El case (carcasa. Chasis, gabinete)
Cuando nos referimos a una PC, se habla de una computadora personal, computadora o microcomputadora que es considerada como un equipo electrónico debido a que su arquitectura se encuentra basada en circuitos electrónicos o chips.
EL CASE
El Case, llamado también carcaza, gabinete o chasis, es el medio físico que soporta a todos los componentes internos tales como: Disco duro, CD-ROM, tarjeta madre, disquetera, DVD, etc.
Los equipos clónicos, llamados “de marca” tienen una construcción particular según cada fabricante. De cualquier forma, una vez que se atreva con los clónicos, no dudará en hacerlo con los otros.

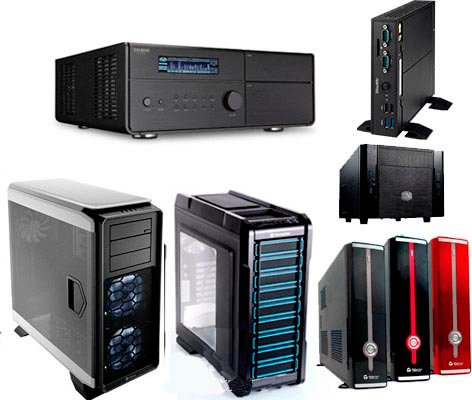

MODELOS DE CASE:

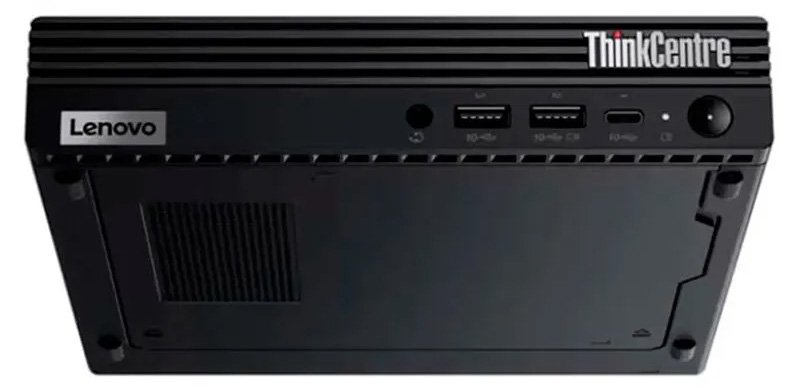

Case horizontal o Desktop (Escritorio): Se los encuentra generalmente en las PC’s de marca como Acer, Compac, IBM, HP, Lenovo, etc. Su ventaja es que nos ayudan a ahorrar espacio.
Case vertical o Torre (Tower): Se le conoce sí por la posición que adopta y se diferencian en tres tipos que son:

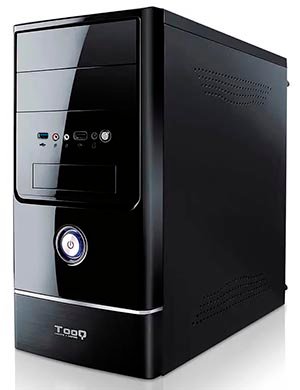

Minitower o Minitorre: Más conocidos como Case AT, se los utilizó mucho desde los Pentium I hacia atrás, es decir 486, 386., normalmente poseen una o dos bahías de 5 ¼.
Miditower o mediatorre: Más como conocido como Case ATX. Es un poco más ancho que el MiniTower. Generalmente poseen tres o 4 bahías de 5 ¼.

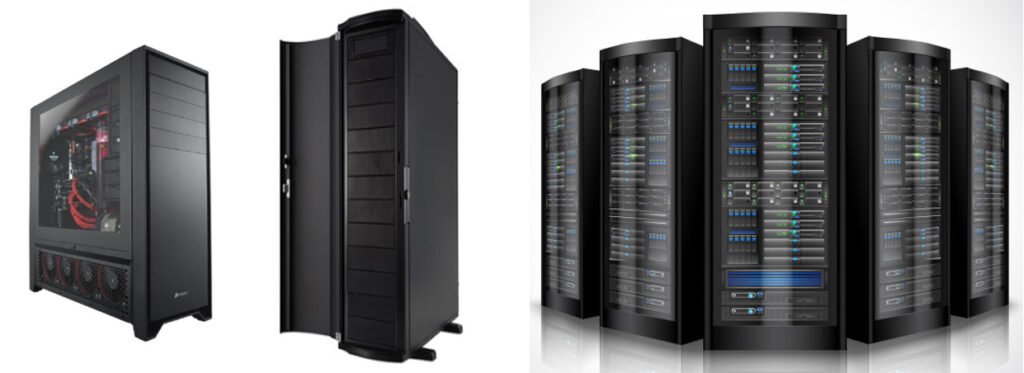

Full tower o torre: Es más grande y más alto. Se utilizan como servidores dentro de una red de computadoras. Poseen más de 4 bahías de 5 ¼.
Case portátil o Laptop (Notebook): Son las computadoras portátiles, las cuales pueden ser llevadas a cualquier parte y ahorran espacio considerablemente.

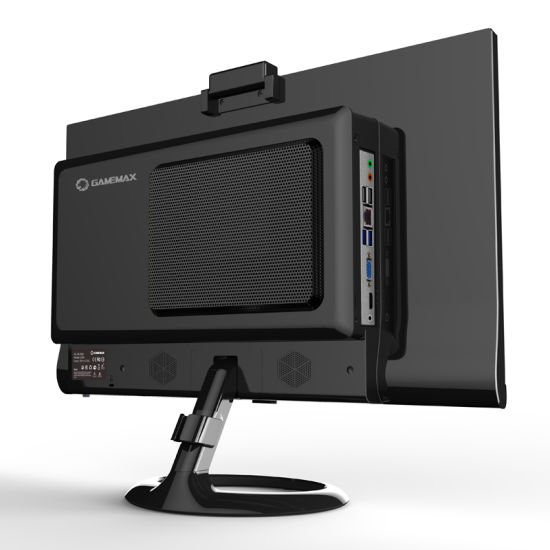

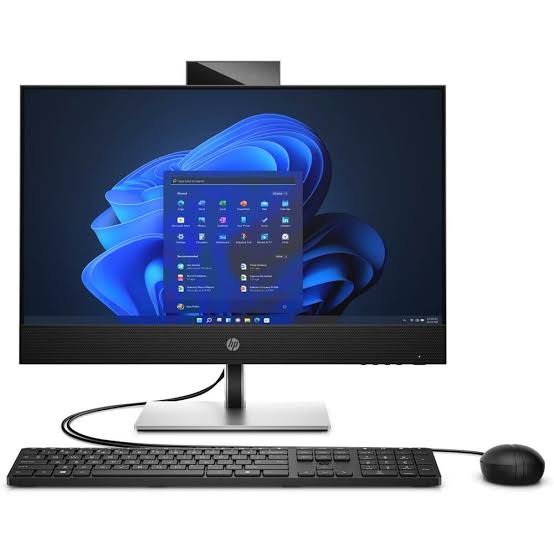

Integrada a la pantalla «All in One»: Una computadora con CPU integrado al monitor es completamente integrado en la carcasa del monitor. En comparación con las computadoras de sobremesa, este tipo de computadora ahorra mucho espacio. Todos ellos disponen de un equipamiento similar, y algunos incluso de pantalla táctil con multitoque, así como de procesadores gráficos muy rápidos, como el juego de chips Ion de NVIDIA. Sin embargo, debido a su diseño, en la mayoría de casos la posibilidad de ampliar el equipamiento es limitada, y son muy pocos los que permiten conectar un segundo monitor.
PARTES DEL CASE MODELO TORRE:
Podemos distinguir tres partes que son: el Panel frontal o Frontis, la parte interna y la parte posterior del case. En el Panel Frontal podemos encontrar las siguientes partes:
Las Bahías: Son espacios horizontales de plástico que se rompen para instalar una disquetera, un CDROM, CDRWriter o un DVD. Los tamaños de las bahías son de 31/2 y de 51/4. Las bahías de 5 ¼ sirven para instalar las unidades de CDR, DVD o Porta CDs. Las bahías de 3 ½ sirven para instalar una disquetera.
Los Switches: Un Switch es igual a un interruptor, en una PC se pueden encontrar de tres tipos:
Switch Power: Permite activar o poner en funcionamiento la fuente de alimentación.
Switch Reset: Permite reiniciar la carga de información a la memoria RAM, se usa cuando se inhibe (cuelga) el PC.
Los indicadores o Diodos Led: Un Led es un diodo emisor de luz, y en el Case son aquellos foquitos que se encienden cuando activamos la PC. Los tipos de diodo que existen son:
a) Diodo Power Led: Su luz es de color verde e indica que la fuente de alimentación está en funcionamiento.
b) Diodo HDD o IDE LED: Su luz es de color rojo e indica que el disco duro está en funcionamiento. Cuando el led se enciende y se apaga (“parpadeo”) esto indica que el DD está buscando información.

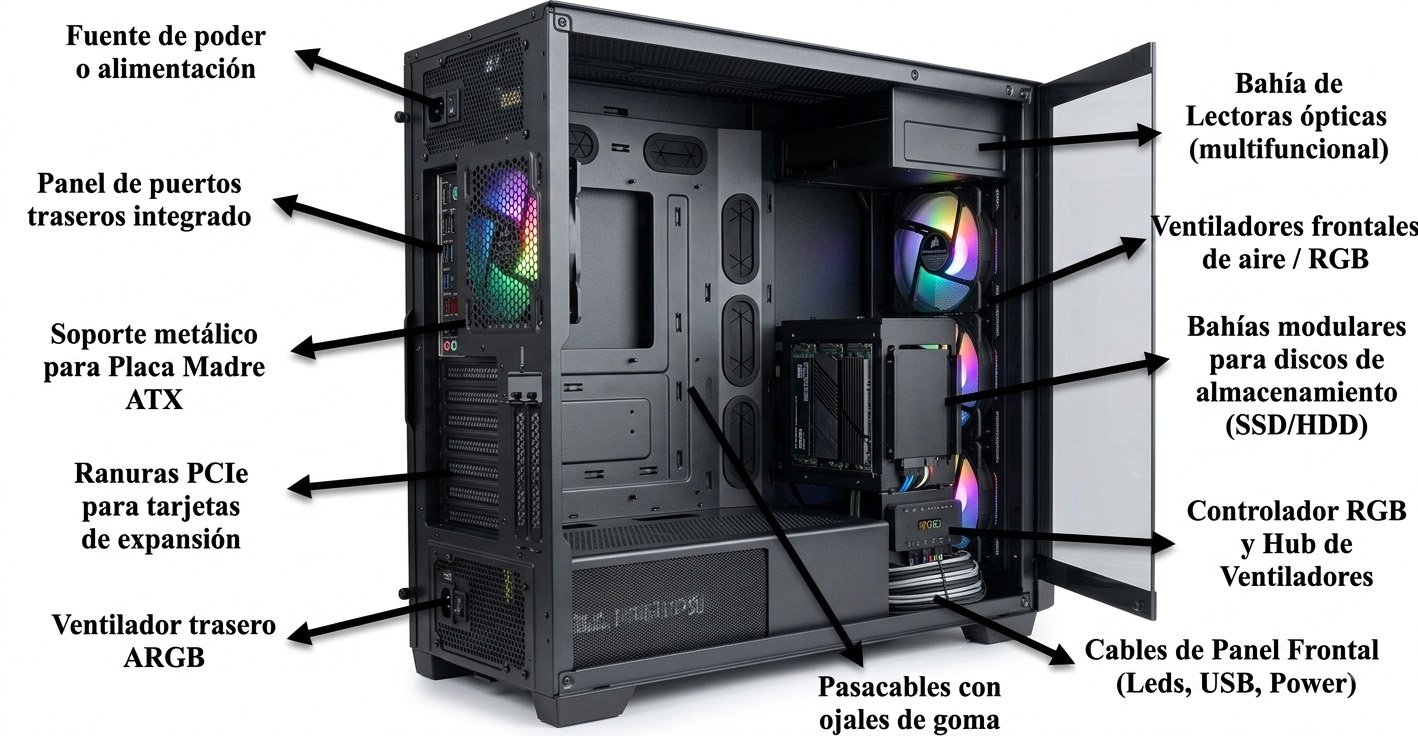

En la parte interna del Case, podemos encontrar los siguientes componentes:
Fuente de poder o alimentación: Transforma la energía de la toma de corriente en los voltajes adecuados para suministrar electricidad a todos los componentes internos de la PC.
Panel de puertos traseros integrado: Espacio donde quedan expuestas las conexiones de la placa madre (puertos USB, conectores de audio, puerto Ethernet, etc.) para conectar periféricos externos.
Soporte metálico para Placa Madre ATX: Placa posterior dentro del gabinete que sostiene la tarjeta madre fija de forma segura mediante tornillos de montaje (standoffs).
Ranuras PCIe para tarjetas de expansión: Espacios de montaje y aberturas con tapas extraíbles en la parte posterior donde se fijan tarjetas como la tarjeta de video (GPU), tarjetas de red o de audio.
Ventilador trasero ARGB: Extractor de aire caliente que expulsa el flujo acumulado en el interior del chasis hacia el exterior y aporta iluminación direccionable.
Bahía de Lectoras ópticas (multifuncional): Compartimento dedicado a la instalación de unidades de disco (CD/DVD/Blu-ray) o paneles frontales de expansión.
Ventiladores frontales de aire / RGB: Introducen aire fresco desde el exterior hacia los componentes internos para mantener bajas temperaturas e iluminan la parte frontal.
Bahías modulares para discos de almacenamiento (SSD/HDD): Soportes diseñados para alojar unidades de estado sólido (SSD de 2.5″) y discos duros mecánicos (HDD de 3.5″).
Controlador RGB y Hub de Ventiladores: Módulo centralizado que permite conectar y gestionar simultáneamente la velocidad de los ventiladores y los efectos de iluminación RGB/ARGB.
Pasacables con ojales de goma: Orificios protegidos con goma que permiten enrutar el cableado desde la parte trasera hacia la frontal de forma ordenada y estética.
Cables de Panel Frontal (Leds, USB, Power): Conexiones internas que comunican el botón de encendido, el botón de reinicio, las luces indicadoras y los puertos USB frontales del gabinete con la placa madre.
