PARTES DE UNA CÁMARA FOTOGRÁFICA
Al sostener una cámara fotográfica en las manos, es común preguntarse cómo funciona por dentro y qué elementos la forman. En este artículo vamos a desmontar una cámara para explicar, de forma clara y sencilla, las partes fundamentales que la componen. La mayoría de estos conceptos toman como referencia una cámara réflex.

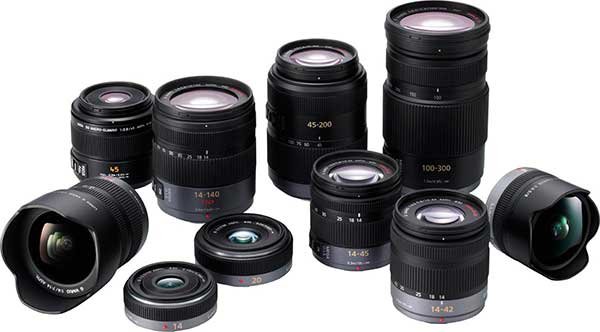

OBJETIVO (LENTES): El objetivo es el conjunto de lentes convergentes y divergentes que se ocupan de dirigir la luz al sensor para crear una imagen óptica, para conseguir una imagen lo más fiel a la realidad que observamos. Cuando un objetivo más grande es, se dice que más calidad ofrece, debido al tamaño y a la cantidad de lentes que contiene; además cuanta más luz sean capaces de captar mejor para la realización de nuestras fotografías.
Características:
Luminosidad: La luminosidad se refiere a la cantidad de luz que el objetivo deja pasar al interior de la cámara, y es determinada tanto por el diafragma del objetivo, como por la cantidad de lentes que lo componen, sus respectivos recubrimientos y diámetros.

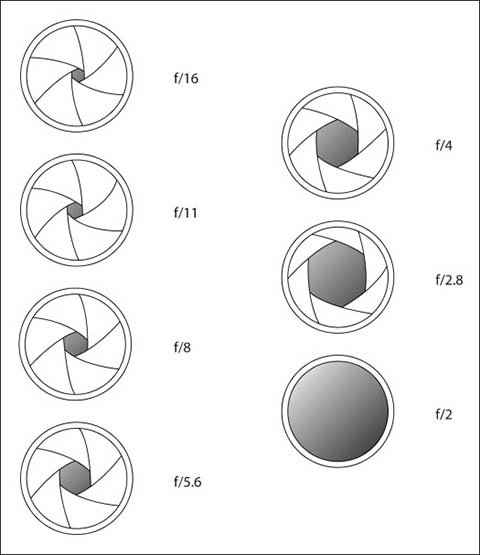

Diafragma: El diafragma se encuentra situada en el objetivo y tiene la capacidad de regular la cantidad de luz que entra en la cámara. Está formado un sistema de aspas, que se abren y se cierran para dar mayor o menor cantidad de luz hacia el medio fotosensible en la cámara. Cuanto más pequeño es el orificio más profundidad de campo obtenemos, es decir enfocamos más partes de la escena. Las variaciones de abertura del diafragma se denominan apertura, y se muestran mediante el numero f. Este número es la relación que existe entre la longitud focal y el diámetro de abertura efectivo. Un valor bajo de f se refiere a un diafragma más abierto que un valor de f más alto.
Nota, los objetivos que cuentan con mayor apertura de diafragma, es decir, con números “F” más pequeños, que ronden entre 1.4 y 1.8, suelen ser mucho más caros que los objetivos con números “F” de 5.6 que son los más comunes.
Distancia Focal (Zoom)

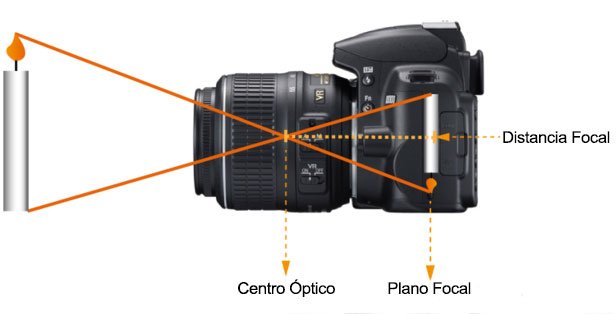

Técnicamente hablando, la distancia focal es la distancia, generalmente medida en milímetros, del centro del objetivo (conocido como centro óptico) y el plano focal de la cámara, que no es otra cosa que la superficie sensible a luz donde quedará registrada la fotografía (el sensor electrónico en las cámaras digitales o la película en cámaras análogas). La Distancia Focal determinará tanto el nivel de acercamiento o zoom, como la cobertura angular que puede hacerse al momento de realizar la toma.
Algunos objetivos tienen la posibilidad de cambiar la distancia focal (son conocidos como objetivos multifocales) y otros no (conocidos como objetivos fijos). Algunos objetivos no necesitan variar su longitud exterior para variar su distancia focal.

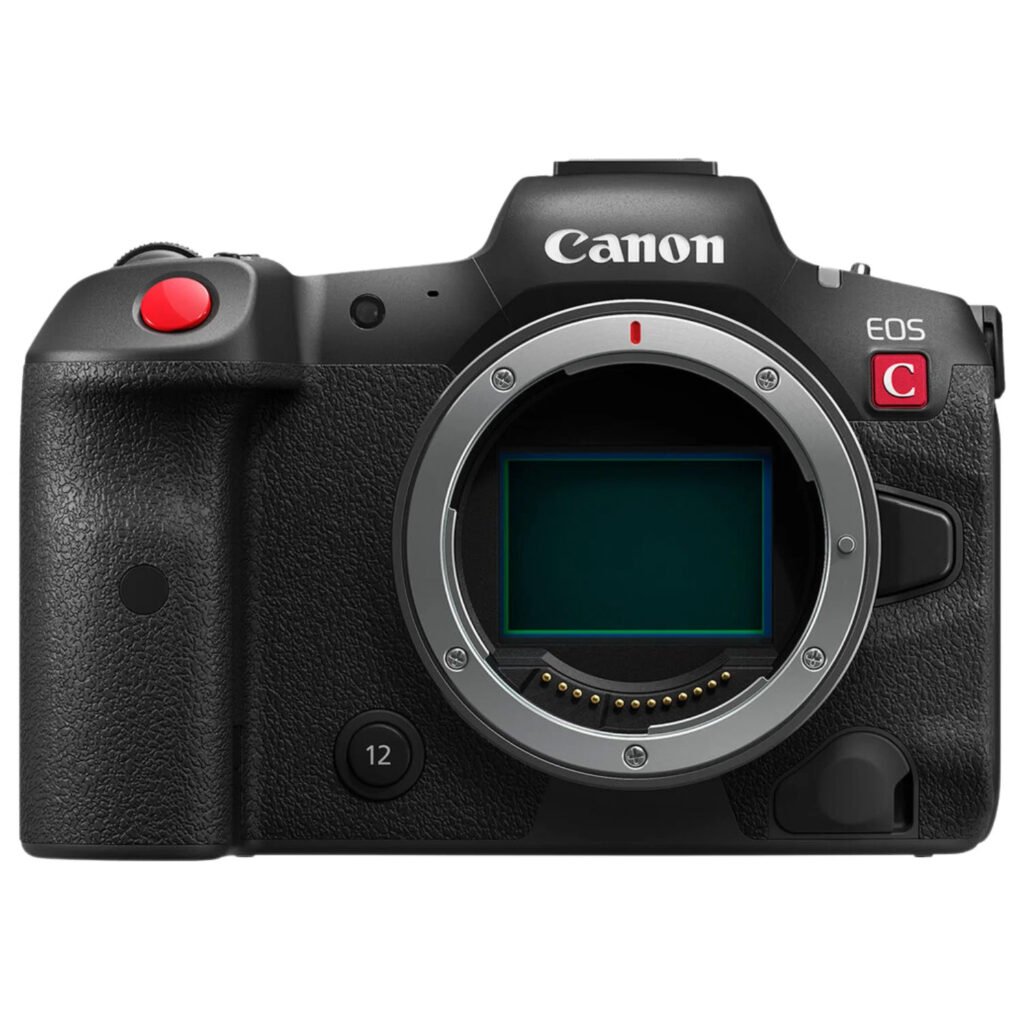

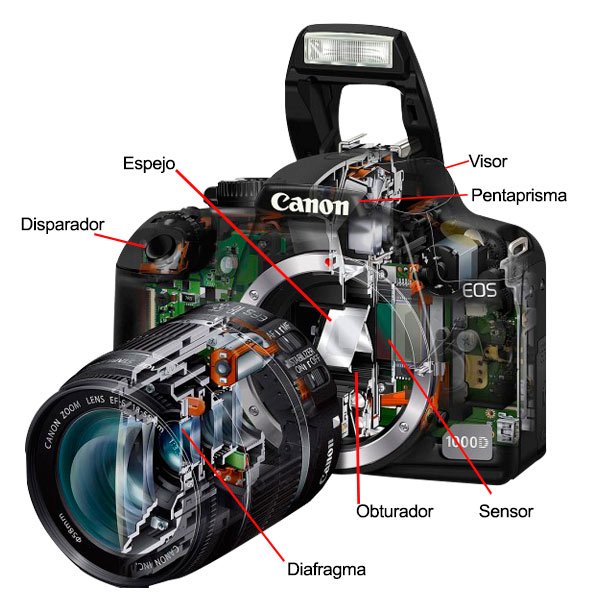

EL CUERPO: El cuerpo de la cámara podría describirse como la estructura física o armazón que contendrá al resto de los componentes de la cámara. Entre dichos componentes, los más importantes serían:
- El visor
- El Disparador
- El espejo
- El pentaprisma
- El sensor
- El obturador
- El microprocesador (en el caso de las cámaras digitales)

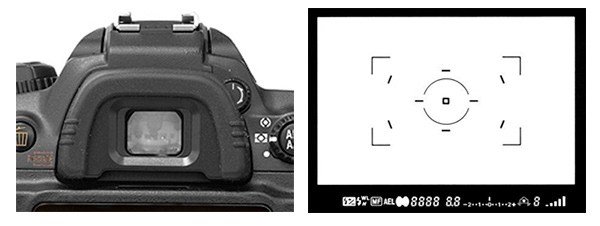

El visor: Consiste en una pequeña ventanilla que nos permitirá establecer el encuadre, composición, perspectiva y el campo visual que tendrá nuestra toma, dicho en otras palabras, nos permitirá componer nuestra escena.
Dependiendo del modelo de la cámara, el visor puede mostrar además información referente a los ajustes establecidos al momento de la realizar la fotografía (ISO, apertura de diafragma, velocidad de obturación), la cantidad de carga de la batería, los puntos de enfoque, e incluso la intensidad de luz de la escena.
Hoy por hoy, la mayoría de los visores de las cámaras digitales cuentan también, con un ocular mediante cual es posible graduar la dioptría del visor al ojo del fotógrafo

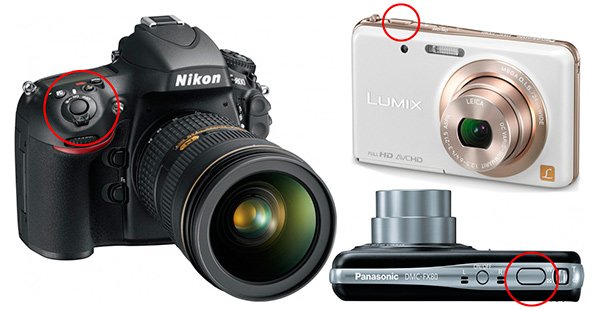

Disparador: Es el botón que pone en funcionamiento nuestra cámara y al resto de los componentes de la misma. Regularmente cuenta con 2 estados o posiciones, la primera es presionando hasta la mitad, con ello, podemos usar el auto enfoque de la cámara además de poder consultar los ajustes establecidos en la misma; el segundo estado, consiste en presionarlo hasta el fondo, con lo cual, ya se tomaría la fotografía.
Espejo: Es, literalmente, un espejo el cual tiene por función desviar la luz que penetra por el objetivo hacia el pentaprisma (que a su vez refleja la luz hacia el visor); cuando presionamos el disparador, el espejo se levanta dejando que la luz incida directamente en el plano focal (el sensor o la película de nuestra cámara) registrándose así la imagen que formara nuestra fotografía.
Pentaprisma: Es una prisma de 5 caras el cual es usado para desviar la luz (que previamente había sido rebotada por el espejo) al visor de nuestras cámaras, esto último además de ofrecer una vista real y bien iluminada de lo que el objetivo está captando, evita el error de paralaje descrito anteriormente
¿Y el pentaespejo?, con la intensión de bajar los precios de sus equipos, algunos fabricantes usan el famoso pentaespejo, el cual imita el efecto del pentaprisma pero con el uso de espejos, lamentablemente, el precio no es lo único que baja en las cámaras que usan este sistema, ya que la imagen que ofrecen a través del visor es de menor calidad y luminosidad también.

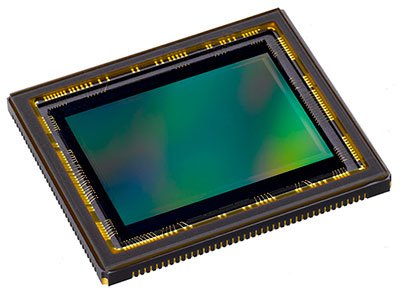

Sensor: Es sin duda alguna la parte más importante del cuerpo de la cámara, debido a que este último componente será el responsable, en mayor medida, de la calidad y nitidez de la imagen que obtengas. El sensor, como su propio nombre lo sugiere, es un elemento «sensible» , ¿pero sensible a que?… … a la LUZ.
Básicamente, el sensor es el equivalente digital, a la película de las cámaras análogas, es decir, el que en un momento dado registrara la imagen tomada. Por ahora basta con que sepas lo anterior, en artículos posteriores hablaremos más y con mayor profundidad sobre los sensores, los tipos que existen en el mercado, sus principales características, su funcionamiento y su relación con el ISO .
El Obturador: Como ya se mencionó, una vez que presionas a fondo el botón de disparo, el espejo de la cámara se levanta, exponiendo así al sensor a luz que entra por el objetivo , ahora bien, el tiempo en el cual el sensor permanecerá expuesto a luz, está determinado por el obturador.

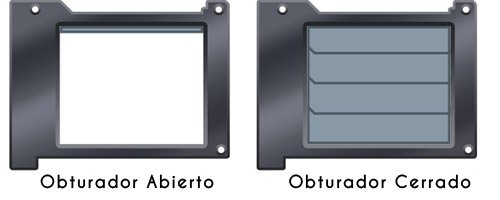

El obturador, descrito de forma simple, es un mecanismo compuesto por cortinillas que abren y cierran para dejar pasar la luz y bloquear su entrada respectivamente. Al tiempo en el que el obturador permanece abierto, se le conoce como Velocidad de Obturación y según sea una velocidad lenta o rápida, obtendremos diferentes efectos y resultados en nuestras tomas; en artículos posteriores hablaremos más sobre esto último, por ahora basta con lo anterior.

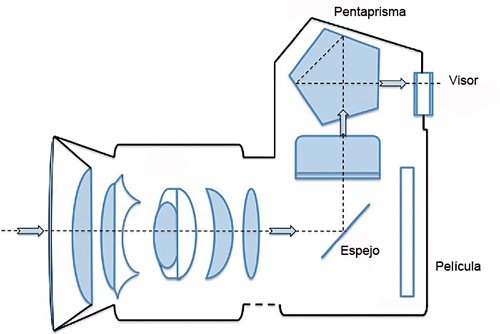

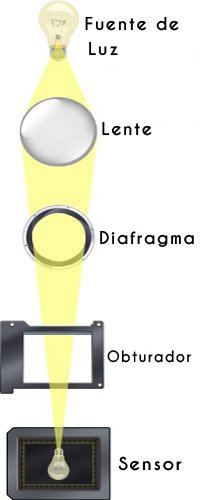

Resumiendo hasta este punto el funcionamiento de la cámara: La luz penetra por objetivo siendo regulada en «cantidad » por el diafragma, una vez que lo atraviesa, choca contra el espejo, el cual, la rebota hacia el pentaprisma, que a su vez, la proyectada al visor (donde nosotros, valga la redundancia, podremos observar la escena captada), al presionar el botón de disparo, el espejo se levanta , permitiendo a la luz incidir directamente sobre el sensor de la cámara (comenzando, propiamente dicho, la formación de la fotografía), posteriormente, la luz es cortada por obturador, con lo cual, la fotografía como tal ya habrá sido concluida.
Microprocesador
Si el sensor es considerado como el corazón de nuestras cámaras, el microprocesador vendría a ser el «cerebro». Su función, es la de convertir o interpretar la información capturada por el sensor, en impulsos digitales que puedan ser almacenados en nuestras memorias, para posteriormente, ser leídas en ordenadores para su impresión o edición.
Nota: la rapidez de ejecución de tu cámara depende directamente de su microprocesador, así como también, el modo ráfaga de las cámaras (disparos continuos). Si tu cámara tarda demasiado para estar lista entre disparo y disparo, quiere decir que tu microprocesador no es el de mejor calidad.
