Placa Madre o Mainboard

La Placa Madre (Motherboard o Mainboard) sigue siendo la espina dorsal del sistema, ya que vincula, alimenta y comunica electrónicamente todos los componentes del equipo.
Con la evolución tecnológica reciente, los fabricantes no solo han buscado hacer más fácil el ensamblaje, sino también eliminar cuellos de botella, maximizar el ancho de banda y garantizar el suministro eléctrico para procesadores de alto rendimiento.
A diferencia de las arquitecturas antiguas, hoy en día el procesador (CPU) asume directamente el control de la memoria RAM y de las líneas PCIe de alta velocidad, eliminando la necesidad de los antiguos chips divididos (Northbridge y Southbridge), los cuales se han unificado en un solo Chipset encargado de la gestión de periféricos y conectividad secundaria.

Firmware y Configuración del Sistema: De BIOS a UEFI

En las placas madre modernas, el sistema de control inicial ha evolucionado significativamente respecto al estándar clásico:

  1. Reemplazo de BIOS por UEFI:
    1. Las placas madre actuales utilizan el firmware UEFI (Unified Extensible Firmware Interface), que reemplazó al BIOS tradicional.
    1. A diferencia del BIOS antiguo de 16 bits con interfaz de texto azul o negra, la UEFI opera en 32 o 64 bits, admite interfaces gráficas a color con soporte para mouse, y permite conectividad a red nativa dentro del propio firmware para actualizarse directamente desde Internet.
    1. Introduce el arranque seguro (Secure Boot) para evitar que software malicioso o rootkits se ejecuten antes de que cargue el sistema operativo.
  2. Almacenamiento del Firmware (EEPROM / Flash Memory):
    1. El firmware ya no se almacena en memoria ROM de solo lectura fija ni en chips DIP antiguos. Se guarda en memorias tipo Flash SPI / EEPROM de lectura y escritura.
    1. Esto permite actualizar el código (Flashear la BIOS) de forma sencilla mediante memorias USB o botones de actualización sin necesidad de tener instalados el procesador o la memoria RAM (BIOS Flashback).
  3. Retención de Fecha, Hora y Parámetros (Batería CMOS y NVRAM):
    1. La configuración del sistema se guarda en una memoria no volátil (NVRAM).
    1. Se sigue utilizando una batería de litio (comúnmente la CR2032 de 3V) para mantener en tiempo real el reloj del sistema (RTC – Real-Time Clock) y asegurar la alimentación del circuito CMOS cuando el equipo está desconectado de la red eléctrica.

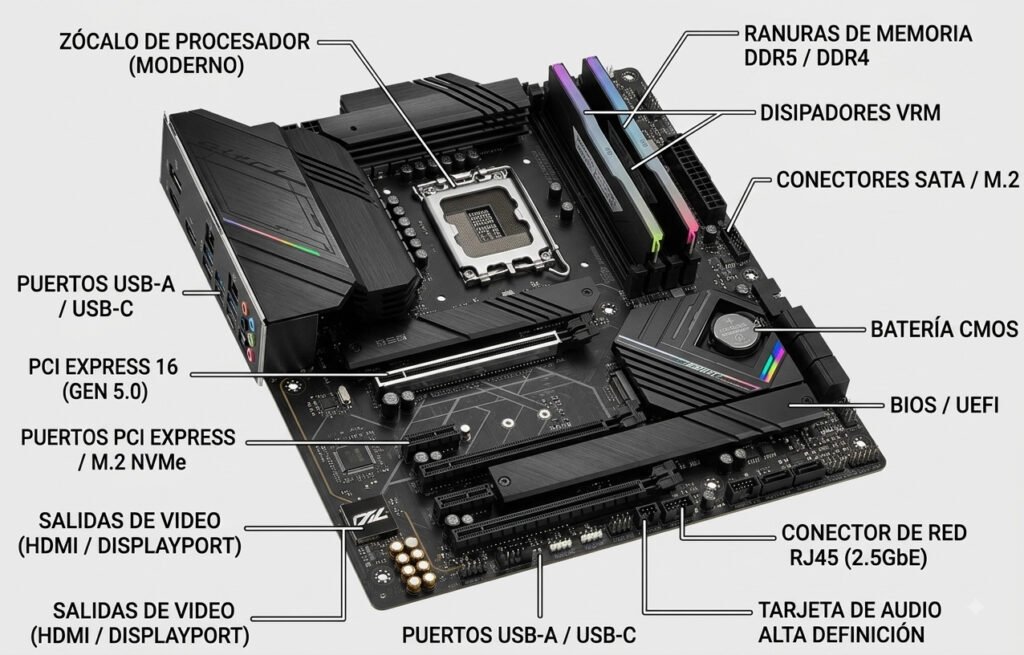

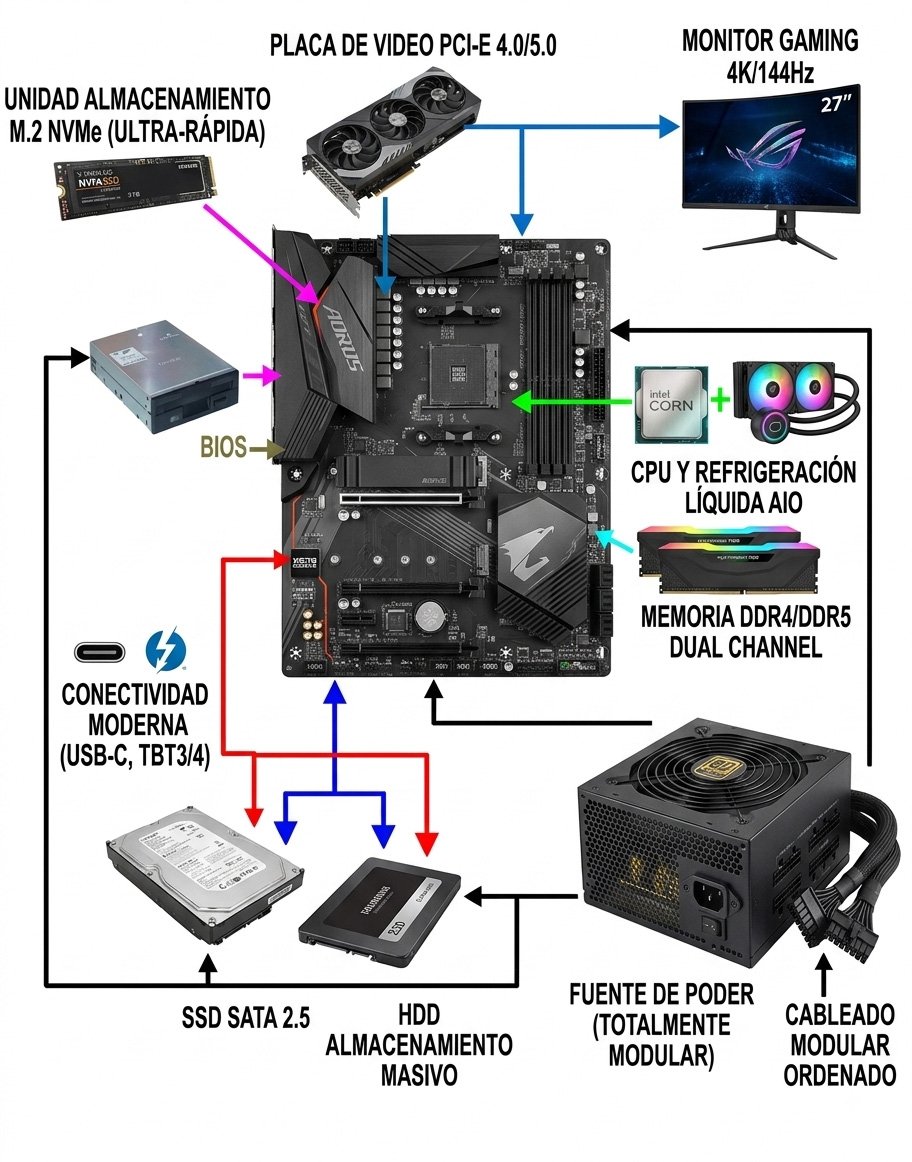

Componentes Principales de una placa madre

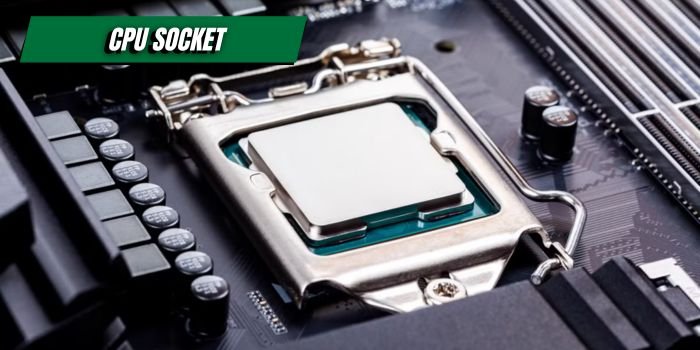

  • Zócalo del Procesador (CPU Socket):
    • Actualidad: Utiliza el formato LGA (Land Grid Array), donde los pines de contacto están en la placa madre y no en el procesador.
    • Estándares modernos: Socket LGA 1700 / LGA 1851 (Intel) y Socket AM5 (AMD).

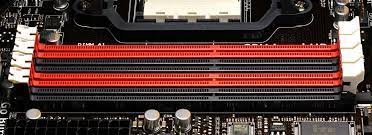

  1. Ranuras de Memoria RAM:
    • Actualidad: Estándares DDR4 y DDR5.
    • Trabajan en configuración Dual-Channel y soportan frecuencias elevadas mediante perfiles de overclocking automático como XMP (Intel) y EXPO (AMD).
  1. Almacenamiento de Alta Velocidad (M.2 NVMe y SATA):

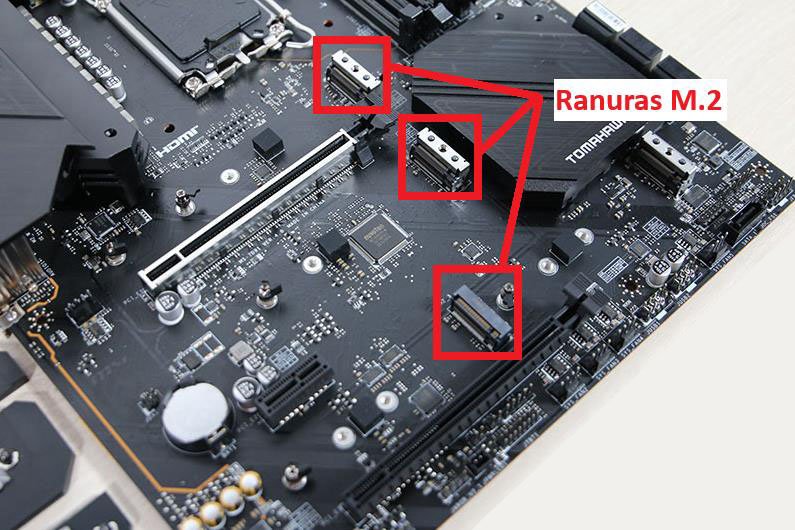

    • Ranuras M.2 NVMe (PCIe 4.0 / 5.0): Es el estándar principal actual para discos de estado sólido (SSD), conectándose directamente a las líneas PCIe sin necesidad de cables. Suelen incluir disipadores térmicos pasivos de aluminio integrados en la placa.

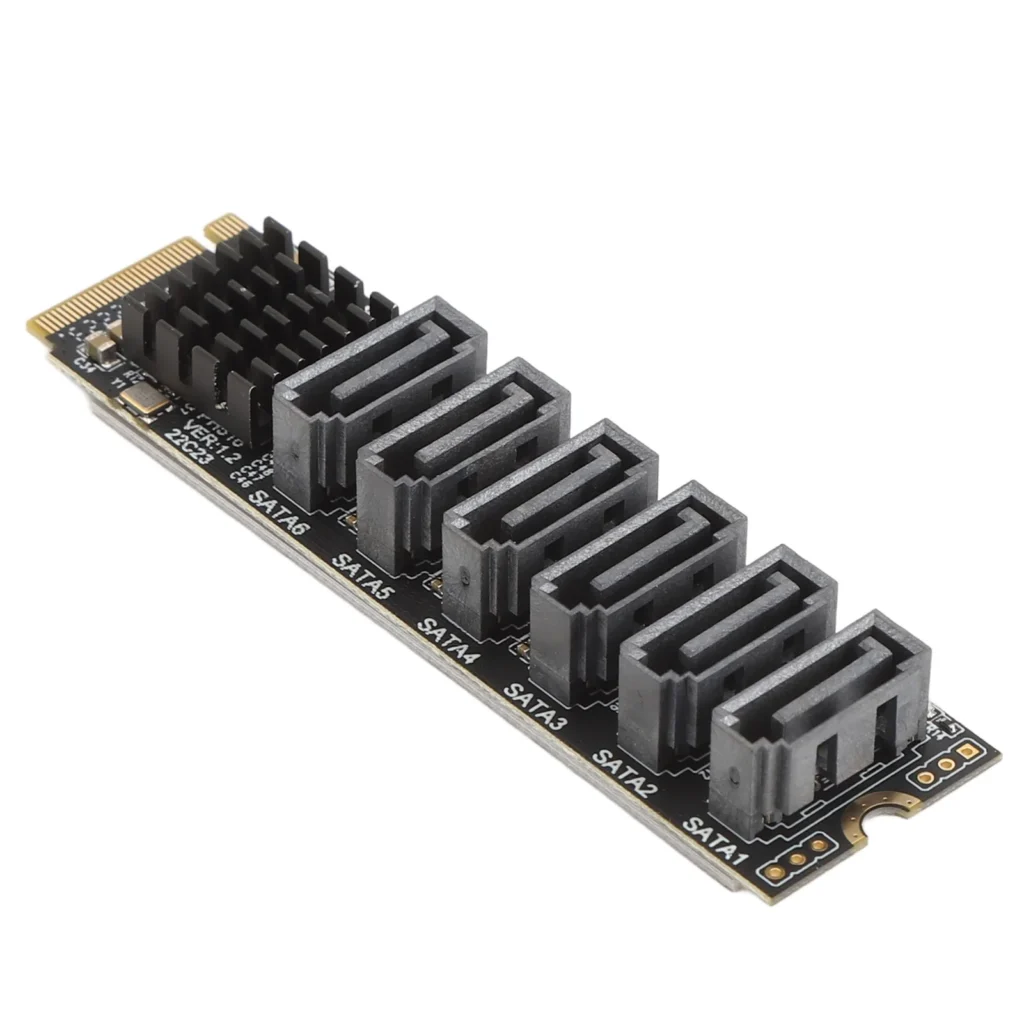

    • Puertos SATA III (6 Gb/s): Se mantienen para conectar discos duros mecánicos (HDD) o SSDs SATA de 2.5 pulgadas de mayor capacidad.

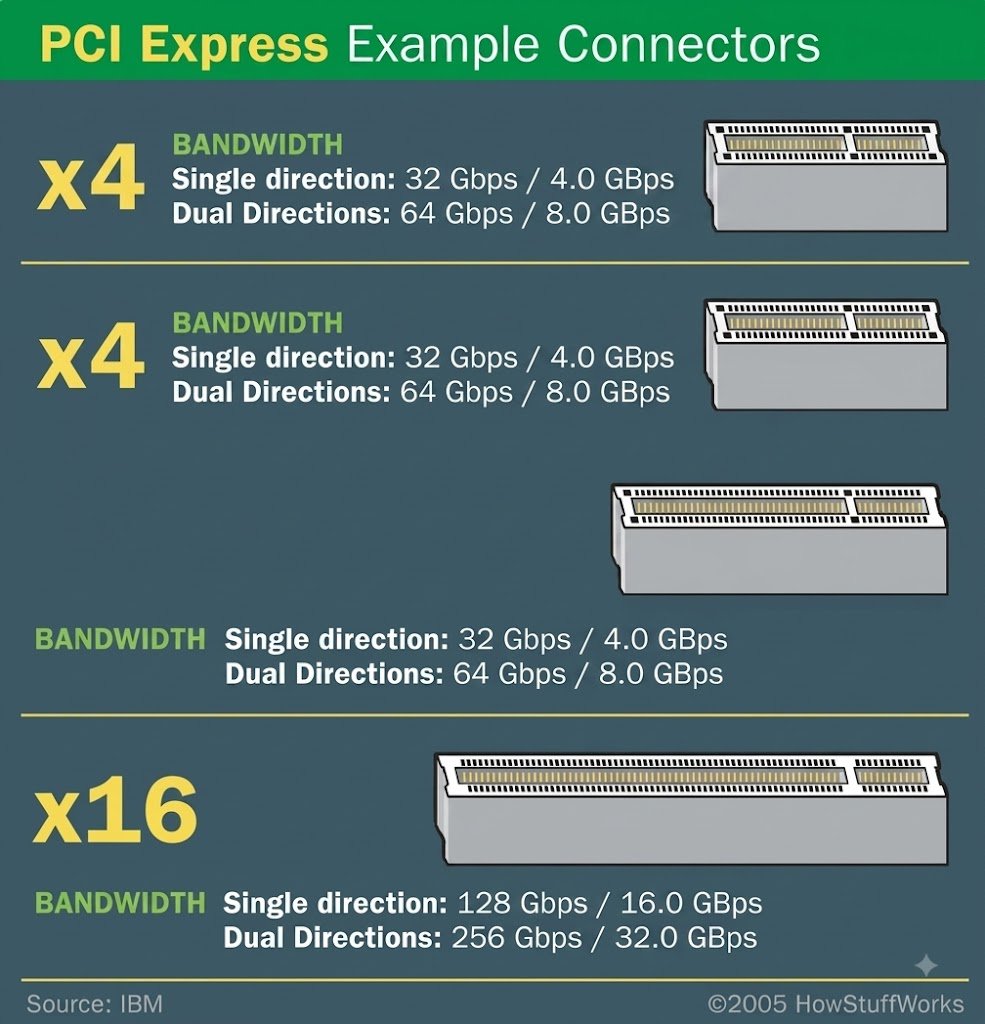

  • Ranuras de Expansión (PCI Express):
    • PCI Express x16 (Gen 4.0 / Gen 5.0): Utilizadas principalmente para tarjetas de video dedicadas (GPU). Las ranuras modernas suelen contar con blindaje metálico (Steel Slot) para soportar el peso de las tarjetas gráficas actuales.
    • PCI Express x1 / x4: Reemplazaron definitivamente a los antiguos Slots PCI y AGP. Se utilizan para tarjetas de red Wi-Fi/Bluetooth dedicadas, tarjetas de sonido profesionales o capturadoras de video.
  • Suministro Eléctrico y Módulo VRM:

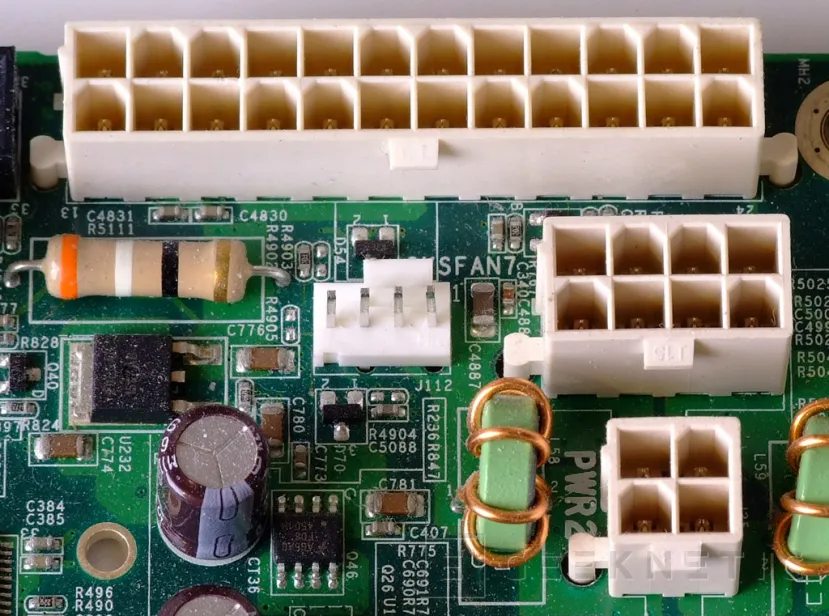

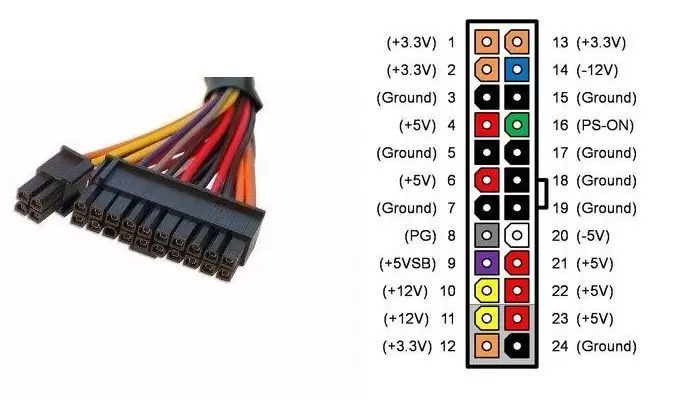

    • Alimentación Principal ATX: Conector de 24 pines para la tarjeta base.
    • Alimentación de CPU (EPS 12V): Conectores de 8 pines (o 8+4 / 8+8) ubicados cerca del socket para entregar energía limpia a la CPU.
    • VRM (Módulo Regulador de Voltaje): Conjunto de fases de poder rodeadas de disipadores de calor que regulan el voltaje que recibe el procesador.

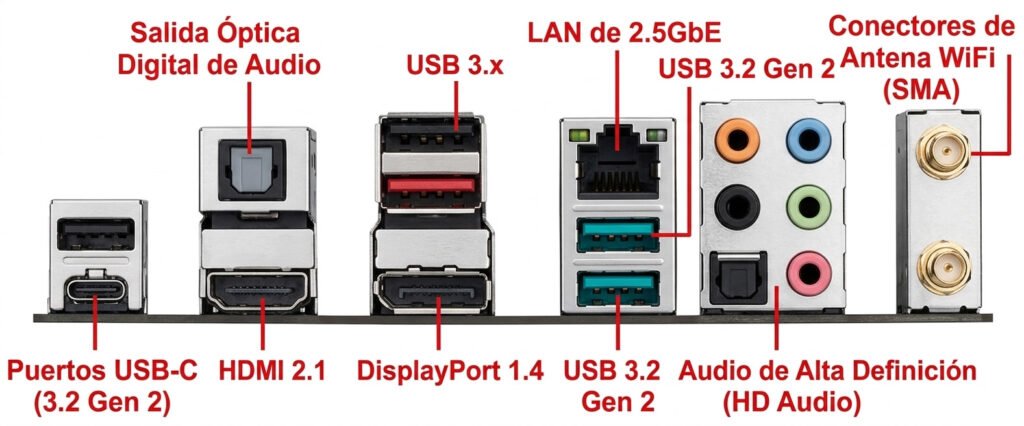

  1. Conectividad Interna y Panel I/O Trasero:
    • Puertos de Red: Ethernet de alta velocidad (2.5 GbE / 10 GbE) y conectores para antena Wi-Fi 6E / Wi-Fi 7.
    • Puertos USB: Predominan los conectores USB 3.2 Gen 2, USB-C y Thunderbolt 4 / USB4.
    • Salidas de Video: HDMI 2.1 y DisplayPort 1.4 / 2.1 (reemplazando por completo a VGA y DVI).
    • Cabezales Internos: Conectores para iluminación ARGB (5V) / RGB (12V), bombas de refrigeración líquida (AIO_PUMP) y conectores para el panel frontal del gabinete.

NOTA:

Las placas madre modernas (estándar actual), se deben reemplazar los componentes obsoletos (como los chips de puente legacy, puertos de periféricos antiguos y salidas de video desfasadas) por las tecnologías contemporáneas.
Componentes a Reemplazar / Eliminar (Legacy)

Componente en la Placa madre antiguaReemplazo / Equivalente Moderno
Northbridge (Puente Norte) y Southbridge (Puente Sur)Chipset unificado (o PCH / SoC): En las placas modernas, las funciones del Northbridge (controlador de memoria y líneas PCIe) están integradas dentro del procesador (CPU). El Southbridge fue reemplazado por un único Chipset que gestiona I/O y almacenamiento.
Puerto Paralelo (LPT), Teclado (PS/2) y Mouse (PS/2)Puertos USB adicionales (USB 3.2 Gen 1/2, USB-C): Los conectores PS/2 y el puerto paralelo han sido sustituidos por completo por puertos USB de alta velocidad y conexiones inalámbricas.
Puertos VGA / DVIHDMI 2.1 y DisplayPort 1.4 / 2.1: Las salidas de video analógicas VGA y DVI han sido sustituidas por HDMI y DisplayPort para soportar resoluciones 4K, 8K y tasas de refresco elevadas.
Ranuras PCI convencionales (Blancas)Ranuras PCI Express x1 / x4 o Ranuras NVMe M.2 adicionales: El bus PCI antiguo ha dejado de usarse en favor del estándar PCIe y ranuras para almacenamiento sólido M.2.
Batería (en lugar expuesto) / La BIOS (Chip DIP antiguo)UEFI BIOS + Batería CR2032: El chip de firmware ahora es UEFI con soporte para Secure Boot, interfaz gráfica y Flashback de BIOS sin CPU.
